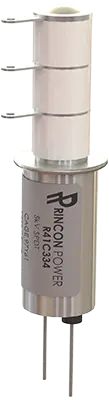

R41C High Voltage relays 5kV Change Over (CO)

Voltage Rating:5kV Current Rating:30A Contact Form:C = Single Pole Double Throw Contact Arrangement:SPDT Application:Make/Break Load Switching R41C series high voltage relays are engineered to meet demanding load requirements while maintaining a compact form factor. The RF-rated design ensures exceptional performance in applications requiring precise switching and reliable isolation up to 5kV. Equipped with tungsten contacts, the R41C delivers enhanced make and break load switching capabilities and can continuously carry up to 30 amps. Common applications include antenna tuning units (ATUs) and high voltage test equipment. The Single Pole Double Throw (SPDT) configuration provides design flexibility by incorporating both Normally Open (NO) and Normally Closed (NC) contact sets within a single relay. Continuity transfers between the contact sets when the coil is powered on or off. ‍

Manufacturer

Rincon Power

Coil Voltage

12VDC; 26,5VDC

Contacts

SPDT

Max current

30A

Max system voltage

5kV

Mechanical cycles

2.000.000

Product sheet

r41c-series-datasheet.pdf

Rincon Power

Rincon Power.png

Rincon Power on Ameerika Ühendriikide tootja, kes valmistab suure jõudlusega elektrilisi komponente elektrifitseeritud ja keeruliste keskkondade jaoks. Ettevõte on spetsialiseerunud hermeetiliselt suletud kõrgepinge komponentidele, mida kasutatakse näiteks elektrisõidukites, energiasalvestites, tööstusautomaatikas, lennunduses, meretööstuses ja taastuvenergia süsteemides.

Tootevalikusse kuuluvad kõrgepinge alalisvoolukontaktorid, mille voolutaluvus on kuni 1200 A ja pingetaluvus kuni 1500 V. Need kontaktorid on loodud taluma ekstreemseid töötingimusi ning saadaval mitmes versioonis, sealhulgas kahesuunalise katkestuse ja abikontaktidega mudelid.

Rincon Power pakub ka kõrgepinge akukaitselüliteid, mille pidev voolutaluvus on kuni 800 A ja süsteemipinge kuni 1500 V. Need lülitid on hermeetiliselt suletud ja gaasiga täidetud, tagamaks ohutu töö ka nõudlikes keskkondades.

Täpseks voolumõõtmiseks toodab ettevõte fluxgate-voolusensoreid, mis tagavad kõrge täpsuse ja stabiilsuse – ideaalne kontaktivabaks mõõtmiseks vähese temperatuurimõjuga.

Lisaks toodab Rincon Power kõrgepinge releesid, mille pingeklass ulatub kuni 100 kV ja voolutaluvus kuni 110 A. Need on RF-klassi seadmed, mis tagavad usaldusväärse töö mitmetes rakendustes.
